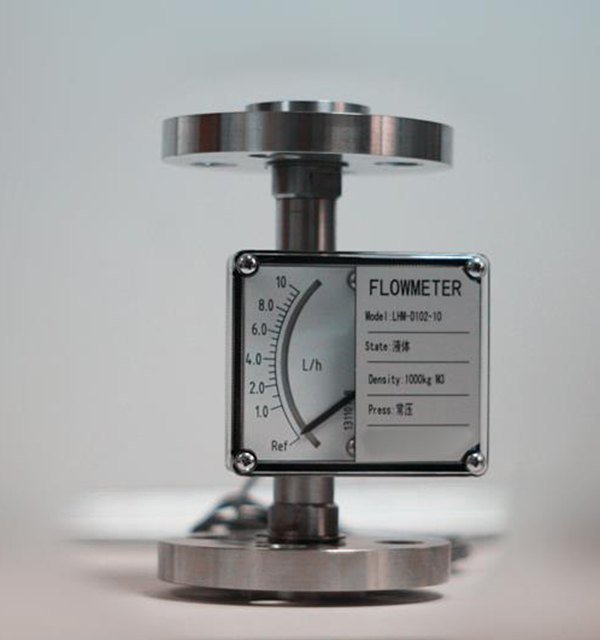

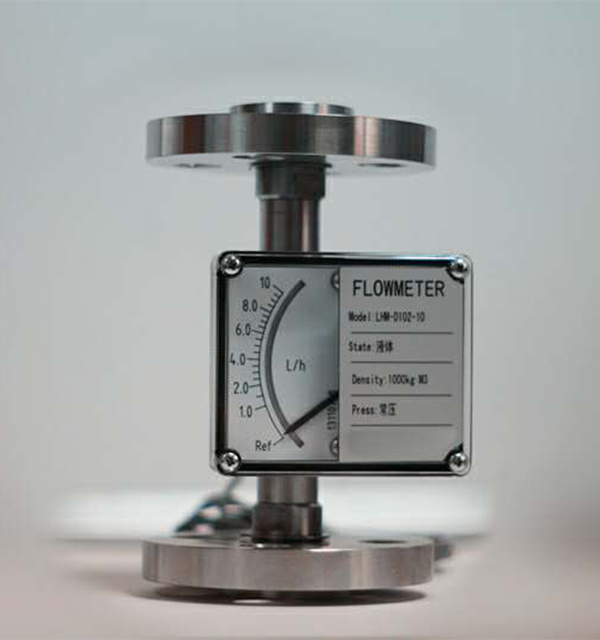

金属管浮子流量计

DKTF系列金浮子流量计(又称金转子流量计)分DKTFH和DKTF两大系而,具有结构商单、工作可靠、适用范围广、确度较高安装方便号特点。该系列消量计与玻速转子流量计比较,具有醒高高温、安全可、读数简明等特点。并可话用于不透明介质和房性介质的流量测量,仪表管体及法兰采用不锈例(C18190或16L日、美](1cr18n1202T1),DKTF列:常规型号的孔板子采用不锈钢,防院性型号的板,子及体内采用防院材料TFE及DKTF系列:浮子、锥形管采用不锈,该系列无园性DTFH系列由仪表管体,标准孔板,锥形浮子和磁转换仪组成DTF系列由仪表管体,标准浮子、提形管和磁转换仪组成本系列仪表的工作参数及其换辩、修正由仪表计软件提供标准的计算方法,保证仪表的准确性

【测量原理】

DKTF苏列会属浮子流星计为国积式流里计,即在量计的垂直谢量管中,当流体向上语经售子的,浮子向上移动,在某一位浮子所受升力与浮子更力达到平衡,此时浮子与我板(或锥管)的流通环面积保持一定。环除积与浮子的上升离度成比例,面浮子的某一度代表量的大小浮子上下移边的,以福台的形式将位置传递到外部指示器,使脂示的指针腾浮子移动,并借的凸轮板使指针线性地霜示流量值的大小,善见图1。电远传型是在现场指示的同困再选过角位仪传感器及电变送电路,把流量值糙确地转换成010m4、20m的标准

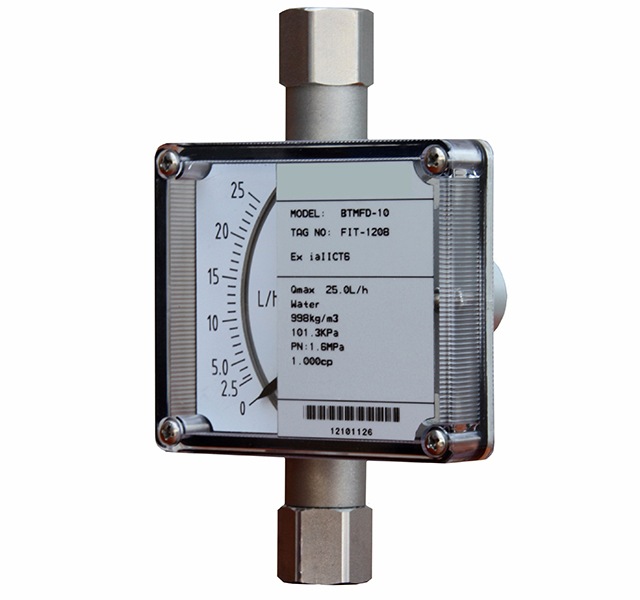

小型金属管转子流量计又称浮子流量计，是基于浮子位置测量的一种变面积流量仪表。全新的设计使微小流量的测量成为可能。

特点

1. 最小可测量流量范围：0.1 to 1 l/h water

2. 侧进测出型带出口针阀或进口针阀

3. 可带两线制4-20mA模拟量输出（24VDC供电）

4. 可选配套恒流阀

5. 安装间距最小为90mm（侧进侧出型）

6. 全不锈钢结构

7. 使用环境温度范围:-40 -- +80℃

8. 阻尼时间设置范围：0-10秒可设

9. 精度:<±2.5%,温飘:<±0.1%/10℃。

10. 可通过隔离型USB-UART转换器及上位机软件对流量计进行全部组态操作。

11. 通过流量计上的四个按键并连接外置液晶显示器，可以设置主要参数。
