1、测量原理

•原理

超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。

超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示： S=C×T/2

由于发射的超声波脉冲有一定的宽度，使得距离换能器近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值，这个区域称为测量盲区，盲区的大小与超声波液位计的工作频率有关。

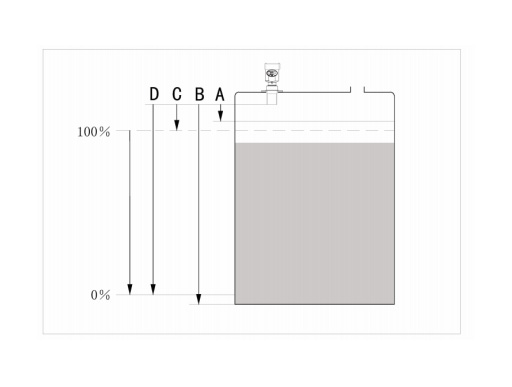

测量的基准面是探头的下边沿。

A.盲区

B.量程

C.满料

D.零点

•特点

采用了可靠微处理器

独特的回波处理技术

虚假回波存储功能

内置温度补偿

波束较小

调试标定简单

2、仪表介绍

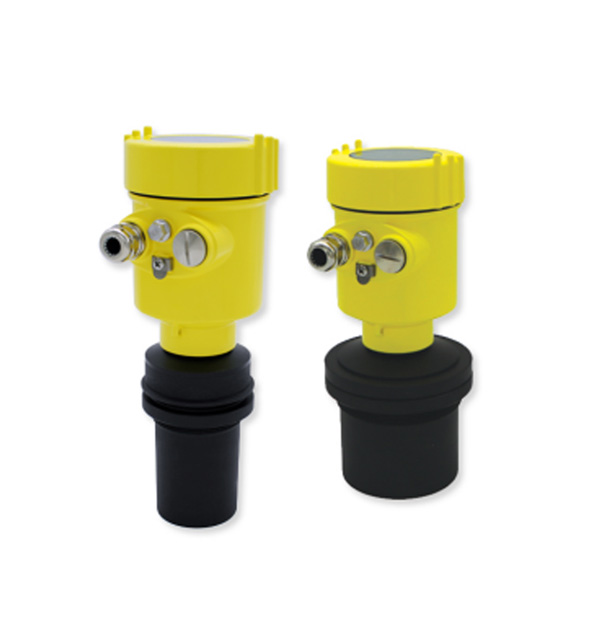

DKCS21       (标准型探头)

应 用：各类工业领域的普通液位测量，

特别是水处理工业。

测量范围：(0～5)m / (0～10)m / (0～15)m

过程连接：M66×2/支架/法兰

探头材质：ABS  开放式

过程温度：(-40～70)℃

过程压力：(-0.02～0.1)MPa

精    度：±0.2%（满量程）

信号输出：(4～20）mA

电    源：两线制 24V DC

          四线制 24V DC/220V AC

防爆等级：Exd IIC T4 Gb

DKCS22       (防腐型  密封型探头)

应 用：各类工业领域的腐蚀性液位测量，

特别是水处理工业。

测量范围：(0～5)m / (0～10)m / (0～15)m

过程连接：M66×2/支架/法兰

探头材质：PVDF/PTFE   封闭式

过程温度：(-40～70)℃

过程压力：(-0.02～0.1)MPa

精    度：±0.2%（满量程）

信号输出：(4～20）mA

          (4～20）mA/HART

电    源：两线制 24V DC

          四线制 24V DC/220V AC

防爆等级：Exd IIC T4 Gb
