一种用于电磁流量计电极的保护套

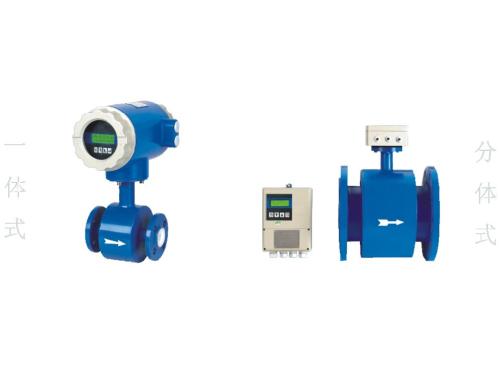

电磁流量计是一种根据法拉第电磁感应定律来测量测量管内导电介质体积流量的感应式仪表。电磁流量计中设置有电极,电极具有电极头。
由于在现有的电磁流量计中都以裸蕗的方式布置电极头,所以电极头承受液体介质的长时间冲刷,容易磨损。而且,电极头直接承受液体介质的冲击所产生的应力(尤其是在大流速的情況下),水垢等杂质容易在电极头表面附着,从而影响电极的测量环境,降低测量稳定性。另外,因为要考虑到电极头表面受到的液体的挤压力,所以要选择耐磨等级较高的电极材料,从而导致较高的成本。
实用新型内容
本实用新型的目的是提供一种用于电磁流量计的电极的保护套以及包括配置了该保抑套的电极的电磁流量计,以解决现有技术中存在的上述问题。
本实用新型的一个方面提供一种用于电磁流量计的电极的保护套,其中,保护套围绕电极的电极头形成坡面;以及,保护套的顶部不高于电极头的顶部
根据另一个实施例,保护套的底部与内衬相接触。
保护套的外轮廓为圆台形状、棱锥台形状。
保护套的外轮廓形状根据电极头的外轮廓形状而改变。保护套的材料与测量管的内衬的材料兼容或相同。保护套与测量管的内衬为一体成型。保护套具有下凸部,下凸部用于将保护套固定到内衬中。
应用本实用新型,通过保护套改变液体介质的流向,由于保护套首先受到液体介质的磨损,所以大大地降低了电极头所承受的应力,延长了电极头的使用寿命。并且,以保护套的形式保护电极头,杂质不容易在电极头表面附着,从而改善了电极的测量环境,提高了测量稳定性。另外,由于电极头表面受到的液体介质的挤压力降低,所以可以选择耐磨等级较低的电极材料,从而降低成本。
